在常见的管道器材中，一般包括管子、管件、阀门、法兰、垫片和紧固件以及其他管道组成件，例如过滤器、分离器、阻火器、补偿器等。
往期我们主要通过科普小知识了解了重要节点阀门。
今天我们主要了解的是其中最重要的躯干—-管道
管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。
化工管道一般是以超高分子量聚乙烯制成的管材，综合性能优越，耐磨损、耐低温、耐腐蚀、自身润滑、抗冲击性能在所有塑料中为最高值。
- 01化工管道标准
国内外常用化工管道标准
国内常用的化工管道标准有 GB、HG 等,而国际上则主要使用 ASMEANSI、DIN、JIS 等标准。下面针对这些标准常用的尺寸参数进行详细解释:
1.公称通径(Nominal Diameter，简称DN):指管道的名称和编号。国际上一般采用毫米(mm)作为单位。
2.管道壁厚:指管道壁的厚度，一般单位为毫米(mm)
3.管道长度:化工管道长度标准以米(m)和毫米(mm)为单位。
化工管道标准要求
1.强度和可靠性:强度和可靠性是化工管道的首要要求。不同的标准有不同的强度要求，特别需要注意
2.材料要求:化工管道的材料应具有良好的耐腐蚀性、耐高温性和耐压性。
3.安全要求:保障操作人员和设备的安全，管道系统不得泄漏。
4.应用要求:根据化工生产流程的需要，管道系统应具有一定的可拆装性、运输性和调节性。
- 02管道颜色标识

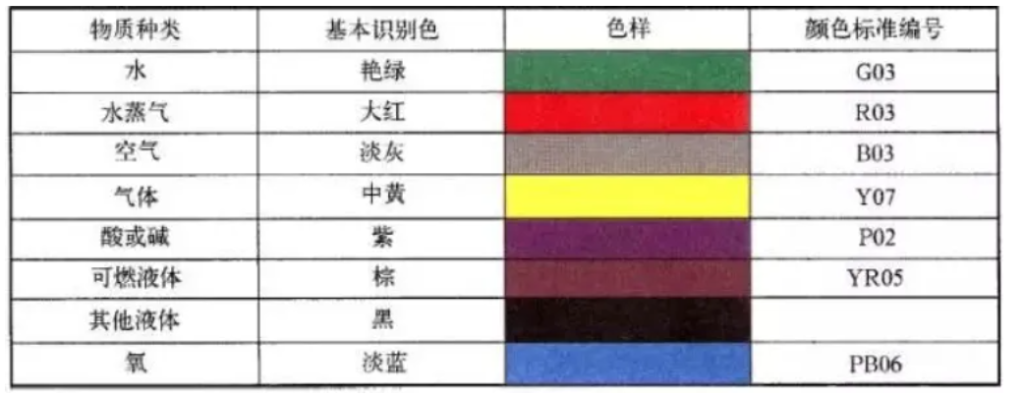

现行的标准里规定的8种识别颜色，代表了8种物质种类，他们的颜色样板及标准编号如下所示。
- 03管道识别符号
识别符号一般是由名称、流向和主要工艺参数组成。
名称：可以是物质全称，如氧气、甲醇；也可以是化学分子式，如O2，CH3OH。
流向：工业管道内物质的流向一般直接用箭头表示。
也可以用标牌指向。

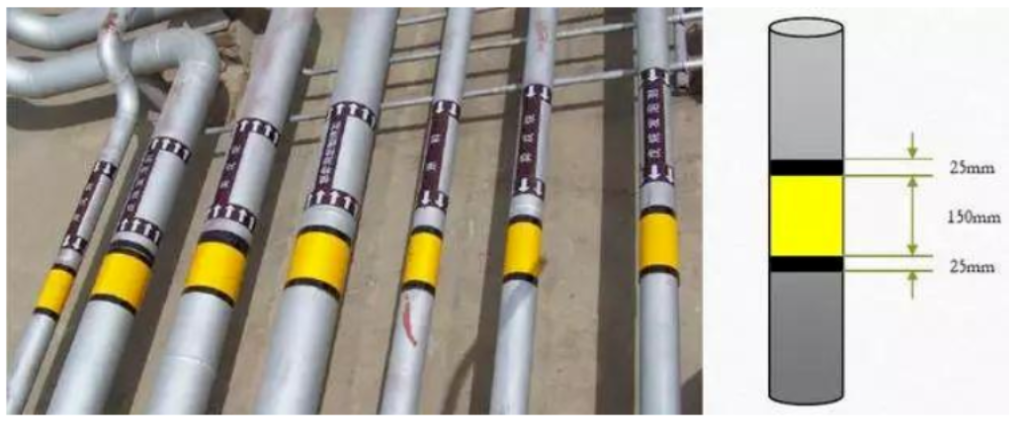

危险警示：当管道内的物质为危险化学品的时候，管道就要设置危险标志了。危险标志什么样？
在管道上涂150mm宽黄色，在宽黄色两侧各涂25mm宽黑色的色环或色带。
- 04管道标识的规定
管道涂色与标志的规定
在工业企业中，厂房内及厂区经常需要安装大量的输送各类气体和液体的管道，为了便于识别管内流体的种类和状态以及有利于管道进行管理、维修、安全等方面考虑。通常采取以下三种方法进行管道的涂色与标志。
1、一般在不同流体的管道表面或管道绝热层外表面，涂覆不同颜色的涂料，有时也可涂刷指向箭头，标出介质的流向作为标识。
2、如果输送流体的温度或成分不同，需加以区别时，可以在已涂色的管道表面上，选择一种温度或成分涂刷色作为标识。

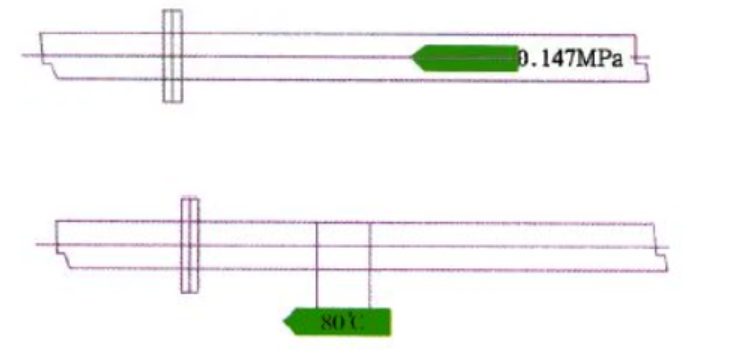

3、如果以上两种方法仍然不能确定管内流体的性质或参数时，可采取在管道外表面涂刷流体的名称或化学符号，也可标出流体的温度和压力作为标识。
由于管道的工程的内容不一，管道内流体流动的介质种类较多，所以管道的涂色和标识应根据具体工程情况进行使用，以易于操作、方便管理及维修为原则。
色环及识别符号的涂装要求
1、色环的间距应分布均匀，便于观察，一般在直管段上其间距以 5m 左右为宜。色环的宽度可按管径大小来确定，外径（包括绝热层）在 150mm 以内，色环宽度为 70mm；外径在 300mm 以上者，色环宽度为 100mm。
2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点，阀门和穿孔两侧的管道上，以及需要观察识别的部位。
3、输送的流体如果是双向流动的，应标出两个相反方向的箭头。箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。
4、当识别符号直接涂刷在外径小于 90mm 的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成 250mm×150mm 的矩形。标牌上应标明流体名称，标出介质流向。
